Accesorios para equipos de refrigeración No son componentes secundarios: son elemenas centrales que determinan el rendimiento general del sistema. El uso de accesorios de mala calidad puede aumentar el consumo de energía del sistema entre un 15% y un 30%, aumentar las tasas de fallas entre 2 y 3 veces y acortar la vida útil del equipo en más de un 40%. Por tanto, invertir suficiente enención profesional en la selección, instalación y mantenimiento de accesorios es la garantía fundamental para lograr un funcionamiento eficiente, estable y duradero de los sistemas de refrigeración.
Accesorios para compresores: el corazón energético del sistema de refrigeración
Como fuente de energía del ciclo de refrigeración, la confiabilidad de los accesorios del compresor impacta directamente en la eficiencia de enfriamiento y la seguridad operativa.
Tipos y funciones de accesorios clave
- Calentador del cárter: evita la migración de refrigerante al compresor durante el apagado, evitando el derrame de líquido en el arranque.
- Silenciadores y amortiguadores de vibraciones: reducen el ruido de funcionamiento y minimizan el daño por fatiga por vibración mecánica a las tuberías.

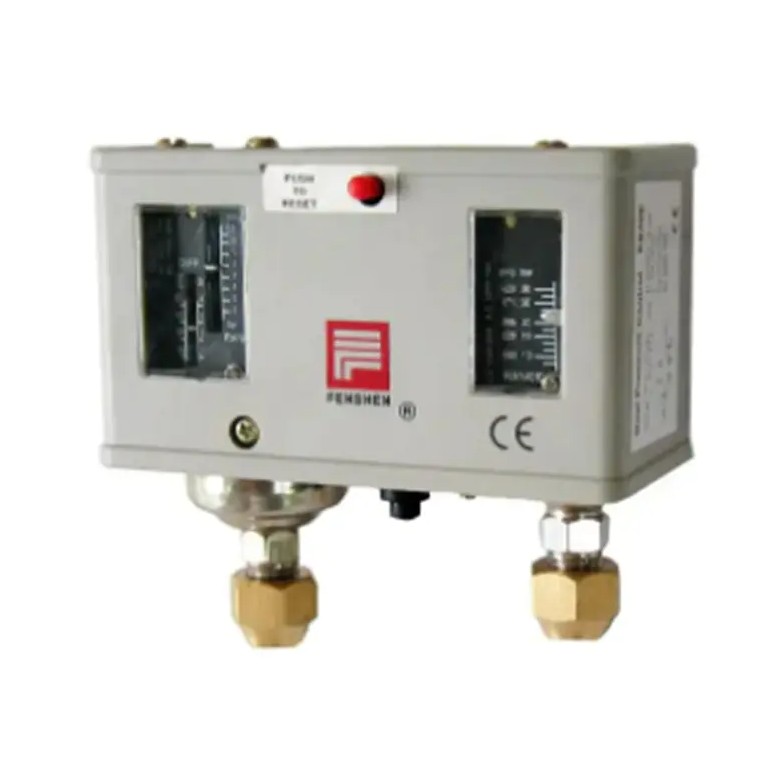

- Interruptores de protección de alta/baja presión: cortan automáticamente la energía cuando la presión es anormal, evitando daños al compresor
- Mirilla de aceite y filtro de aceite: controle el estado del lubricante en tiempo real, garantizando la limpieza del sistema de lubricación.
Criterios de selección y referencia de datos
Tomando como ejemplo los compresores scroll herméticos, la dureza de los amortiguadores de vibraciones correspondientes debe controlarse dentro de Shore A. 50 a 70 grados , con una tasa de compresión establecida por debajo 15% . Si los amortiguadores de vibraciones envejecen y fallan, la amplitud de vibración del compresor puede aumentar en 3 a 5 veces , lo que aumenta significativamente la probabilidad de que se agriete la soldadura de la tubería.
La precisión de acción de los interruptores de protección de alta/baja presión debe alcanzar ±0,02 MPa , con un tiempo de respuesta no superior 0,5 segundos . Los interruptores de protección inferiores pueden tener errores de ±0,1 MPa , al no intervenir rápidamente cuando comienzan las anomalías de presión, lo que fácilmente provoca que el compresor se queme.
Accesorios para sistemas de intercambio de calor: soporte clave para la eficiencia y la confiabilidad
Los accesorios para condensadores y evaporadores tienen un impacto decisivo en la eficiencia de la transferencia de calor, la resistencia a la corrosión y la limpieza del sistema.
Accesorios para condensadores centrales
El ventilador del condensador es el accesorio principal de los condensadores enfriados por aire y su flujo de aire y presión estática deben coincidir con el diseño del condensador. Para condensadores de tipo aleta comunes, cada 1kW de rechazo de calor generalmente requiere 180 a 250 m³/h del flujo de aire. Si el flujo de aire del ventilador es insuficiente 20% , la temperatura de condensación aumentará en 5 a 8 ℃ , y el consumo de energía del sistema aumentará en 12% a 18% en consecuencia.
Los revestimientos protectores de las aletas (como el papel de aluminio hidrófilo y los revestimientos anticorrosión) pueden prolongar la vida útil del condensador al 30% a 50% . En ambientes costeros con alto contenido de sal, las aletas de aluminio sin protección pueden desarrollar perforaciones por corrosión severa dentro 2 a 3 años , mientras que las aletas recubiertas pueden durar 8 a 10 años .
Accesorios clave para evaporadores
La selección de accesorios de descongelación del evaporador afecta directamente la eficiencia operativa de los equipos de baja temperatura. El descongelamiento eléctrico y el descongelamiento por gas caliente son dos métodos principales:
| Artículo de comparación | Descongelación Eléctrica | Descongelación por gas caliente |
|---|---|---|
| Tiempo de descongelación | 15 a 25 minutos | 8 a 15 minutos |
| Aumento del consumo de energía | Superior (electricidad adicional) | Inferior (utiliza el calor del compresor) |
| Fluctuación de la temperatura ambiente | Más grande (hasta 5 a 8 ℃) | Más pequeño (normalmente de 2 a 4 ℃) |
| Escenarios aplicables | Pequeñas cámaras frigoríficas, vitrinas. | Cámaras frigoríficas medianas y grandes, refrigeración industrial |
Accesorios de aceleración y control: los héroes anónimos de la regulación precisa
Las válvulas de expansión, las válvulas solenoides y varios controladores son el centro neurálgico que permite que los sistemas de refrigeración logren una regulación precisa y un funcionamiento energéticamente eficiente.
Selección de válvula de expansión y control de sobrecalentamiento
La selección de la válvula de expansión termostática debe considerar de manera integral el tipo de refrigerante, el rango de temperatura de evaporación y la capacidad de enfriamiento del sistema. La configuración de sobrecalentamiento suele ser 3 a 6K (condiciones de aire acondicionado) o 5 a 8K (condiciones de baja temperatura). por cada 1K aumento en la desviación de sobrecalentamiento, el coeficiente de rendimiento (COP) del sistema puede disminuir en 2% a 4% .
Las válvulas de expansión electrónicas (EEV) en comparación con las válvulas de expansión termostáticas tradicionales pueden mejorar la precisión del control de sobrecalentamiento para ±0,5K , logrando 10% a 20% Ahorro energético en sistemas de frecuencia variable. Sin embargo, sus controladores y sensores correspondientes cuestan más, lo que los hace más adecuados para sistemas comerciales o industriales de tamaño mediano a grande.
Función coordinada de válvulas solenoides y filtros secadores
La posición de instalación y la selección de las electroválvulas impactan directamente en la seguridad del sistema:
- Válvula solenoide de línea de líquido: corta el flujo de refrigerante líquido al evaporador durante el apagado, evitando el golpe de líquido, con un tiempo de respuesta inferior a 1 segundo
- Válvula solenoide de derivación: Se utiliza para descongelación por gas caliente o regulación de capacidad, lo que requiere una vida mecánica superior a 1 millón de ciclos
- Filtro secador: la precisión de la filtración debe alcanzar 20 a 40 micras , con una capacidad de absorción de agua que coincide con la carga del sistema, normalmente 3 a 5 g de tamiz molecular por 1kg de refrigerante
Cuando la caída de presión del filtro secador excede 0,05 MPa , debe ser reemplazado rápidamente. De lo contrario, no sólo aumenta el consumo de energía sino que también puede provocar un aumento del gas flash antes de la aceleración, lo que reduce la capacidad de refrigeración en 5% a 10% .
Accesorios de sellado y conexión de tuberías: la línea de vida del sistema que a menudo se pasa por alto
Los tubos, accesorios, válvulas y materiales de sellado de cobre son los vasos sanguíneos y las juntas del sistema de refrigeración. Su calidad y mano de obra de instalación determinan directamente la integridad y confiabilidad del sellado del sistema.
Selección del material del tubo de cobre y del espesor de pared
Los sistemas de refrigeración deben utilizar tubos de cobre sin costura desoxidados con fósforo (TP2 o C12200), con un contenido de fósforo controlado a 0,015% a 0,040% , inhibiendo eficazmente la fragilización por hidrógeno durante la soldadura a alta temperatura. El espesor de la pared del tubo de cobre debe determinarse según la presión de trabajo y el diámetro del tubo:
| Diámetro exterior (mm) | Espesor de pared recomendado (mm) | Presión máxima de trabajo (MPa) | Aplicación típica |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Línea de líquido AC residencial |
| 9.52 | 0.8 | 3.5 | Línea de succión de CA comercial |
| 12.7 | 1.0 | 3.8 | Cámaras frigoríficas pequeñas y medianas |
| 19.05 | 1.2 | 3.2 | Grandes sistemas industriales |
Proceso de soldadura y materiales de sellado.
La soldadura de tubos de cobre debe utilizar metal de aporte para soldadura fuerte a base de plata o fósforo-cobre, con una profundidad de penetración de la soldadura superior a 80% del espesor de la pared del tubo. Después de soldar, se requiere purga de nitrógeno y prueba de fuga de presión. La presión de prueba debe ser 1,15 a 1,25 veces presión de trabajo de diseño, con un tiempo de espera no inferior a 24 horas y la caída de presión no excede 0,02 MPa .
Las juntas de sellado deben utilizar materiales especializados resistentes a refrigerantes y bajas temperaturas. Las juntas de goma comunes se endurecen y se vuelven quebradizas en ambientes de baja temperatura, lo que provoca fugas. Las juntas de sellado de refrigeración especializadas mantienen una buena elasticidad y rendimiento de sellado incluso a -40℃ .
Accesorios de protección y control eléctrico: la última línea de defensa para una operación segura
La calidad y racionalidad de la configuración de los accesorios eléctricos son claves para prevenir daños a los equipos y garantizar la seguridad del personal.
Requisitos de precisión del controlador y del sensor de temperatura
La precisión del controlador de temperatura debe alcanzar ±0,5 ℃ (Las cámaras frigoríficas de precisión requieren ±0,2 ℃ ). Los sensores de temperatura NTC suelen tener valores B de 3435K a 3950K , con resistencia de aproximadamente 10kΩ at 25 ℃ . La instalación del sensor debe evitar la exposición directa a corrientes de aire frío o caliente; de lo contrario, los errores de medición pueden alcanzar 3 a 5 ℃ , provocando ciclos frecuentes del compresor, mayor desgaste y mayor consumo de energía.
Configuración de protección contra sobrecargas y fugas
La protección contra sobrecarga térmica del compresor debe establecerse en 110% a 125% de corriente nominal. Para los compresores trifásicos, también se requieren protectores de secuencia y pérdida de fase para evitar que el motor se queme debido a anomalías en el suministro eléctrico. Los dispositivos de corriente residual deben tener una corriente de disparo nominal que no exceda 30mA y tiempo de disparo menor que 0,1 segundos —Este es el requisito básico para garantizar la seguridad personal.
Los contactos del contactor deben tener una clasificación actual con 20% a 30% margen para manejar la corriente de irrupción. Los contactos del contactor inferiores pueden quemarse y soldarse dentro de 1 a 2 años bajo condiciones de ciclos frecuentes, lo que provoca fallas graves en las que el compresor no puede detenerse ni arrancar.
Estrategia de mantenimiento de accesorios: la prevención supera a la reparación
Establecer un sistema científico de mantenimiento de accesorios puede reducir el tiempo de inactividad no planificado en más de 70% y menores costos de mantenimiento al 40% a 60% .
Lista de verificación y cronograma de inspección periódica
- Inspección mensual: estado de funcionamiento del ventilador, caída de presión del filtro, estanqueidad de la conexión eléctrica.
- Inspección trimestral: recalentamiento de la válvula de expansión, sensibilidad de acción de la válvula solenoide, envejecimiento del amortiguador de vibraciones
- Inspección semestral: contenido de humedad del filtro secador, calibración del interruptor de presión, comparación de la precisión del sensor
- Inspección anual: corrosión de soldadura de tuberías, pruebas de resistencia de aislamiento, verificación del funcionamiento del dispositivo de protección.
Criterios de decisión de reemplazo de accesorios
El reemplazo de accesorios no debe esperar hasta que se produzca una falla total, sino que debe abordarse de manera proactiva en función de las tendencias de degradación del rendimiento. Los siguientes son umbrales de reemplazo recomendados para accesorios clave:
| Nombre del accesorio | Condición del disparador de reemplazo | Vida útil máxima recomendada |
|---|---|---|
| Filtro secador | La caída de presión supera los 0,05 MPa o el contenido de humedad supera el estándar | 2 a 3 años |
| Amortiguadores de vibraciones | La deformación por compresión supera el 30% del espesor original. | 3 a 5 años |
| Contactores | El área de erosión de contacto supera el 20% | 5 a 8 años |
| Cojinetes del motor del ventilador | Ruido de funcionamiento anormal o vibración excesiva | 5 a 7 años |
| Juntas de sellado | Aparecen signos de endurecimiento, agrietamiento o fugas. | Reemplace durante cada inspección de desmontaje |
Gestión de inventario y respuesta a emergencias
Para equipos críticos, se recomienda tener en stock accesorios centrales propensos al desgaste, incluidos: interruptores de protección del compresor, filtros secadores, bobinas de válvulas solenoides, condensadores de ventiladores y materiales de sellado de uso común. Un stock de seguridad razonable puede reducir el tiempo de reparación desde 3 a 7 días to unas horas . Esto es especialmente importante para las cadenas de frío de alimentos y las cámaras frigoríficas farmacéuticas, donde las pérdidas por tiempo de inactividad superan con creces el valor de los propios accesorios.
Conclusión: ver el valor de los accesorios a través del pensamiento sistémico
La selección y mantenimiento de accesorios para equipos de refrigeración Es esencialmente una optimización de los costos totales del sistema del ciclo de vida. La inversión inicial en accesorios de calidad puede generar retornos de 3 a 5 veces a través de un menor consumo de energía, menos fallas y una vida útil más larga. Descuidar la calidad y el mantenimiento de los accesorios puede parecer que ahorra costos a corto plazo, pero en realidad plantea riesgos ocultos a largo plazo de alto consumo de energía, fallas frecuentes y reducción de la vida útil del equipo. Sólo integrando accesorios en la planificación general del sistema y estableciendo un sistema de gestión completo desde la selección, la instalación hasta el mantenimiento, los equipos de refrigeración pueden lograr realmente un funcionamiento eficiente, confiable y económico.
