En los sistemas de refrigeración industrial, evaporador La selección (enfriador de aire) determina directamente el nivel de consumo de energía del almacenamiento en frío y la estabilidad de la calidad de los productos almacenados. El tipo DL es adecuado para almacenamiento en fresco por encima de 0°C, el tipo DD para almacenamiento en frío a -18°C y el tipo DJ para almacenamiento en congelación rápida por debajo de -25°C. . Las principales diferencias entre los tres modelos radican en el espacio entre las aletas, la capacidad de enfriamiento y los métodos de descongelación. Una selección inadecuada provocará bloqueos por escarcha, aumento del consumo de energía o deterioro del producto. La selección debe considerar de manera integral la temperatura de almacenamiento, las características del producto y la carga de calor en lugar de depender únicamente de la experiencia.
Clasificación y rangos de temperatura aplicables de los enfriadores de aire de la serie D
Los enfriadores de aire de la serie D comúnmente utilizados en almacenamiento en frío industrial se dividen en tres modelos según la temperatura aplicable, cada uno de los cuales corresponde a diferentes requisitos de refrigeración y entornos de temperatura de almacenamiento:
- Evaporador de alta temperatura tipo DL : Aplicable para temperaturas de almacenamiento superiores a 0 °C, utilizado principalmente para el almacenamiento fresco de frutas, verduras, huevos frescos, té y sistemas de aire acondicionado para talleres gryes.
- Evaporador de temperatura media tipo DD : Aplicable para temperaturas de almacenamiento de -1°C a -18°C, adecuado para almacenamiento en frío de carne, pescado, helados y otros alimentos congelados.
- Evaporador de baja temperatura tipo DJ : Aplicable para temperaturas de almacenamiento inferiores a -18 °C, se utiliza principalmente para el almacenamiento en congelación rápida de carne fresca, pescado, albóndigas y otros alimentos, con temperaturas de almacenamiento normalmente inferiores a -25 °C.
Las principales diferencias estructurales entre los tres modelos se reflejan en espaciado de aletas and diseño de flujo de aire . En condiciones de baja temperatura, la humedad del aire se condensa y se congela en la superficie del evaporador más rápidamente, por lo que el tipo DJ adopta un espaciado de aletas más grande (normalmente de 6 mm a 9 mm), mientras que el tipo DL tiene un espaciado de aletas más pequeño (aproximadamente de 4 mm a 5 mm) para maximizar el área de intercambio de calor en entornos de temperatura relativamente alta.
Comparación de parámetros técnicos clave
| Parámetro | Tipo DL (alta temperatura) | Tipo DD (temperatura media) | Tipo de DJ (baja temperatura) |
|---|---|---|---|
| Temperatura de almacenamiento aplicable | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Espaciado de aletas | 4,0 ~ 4,5mm | 4,5 ~ 6,0mm | 6,0 ~ 9,0 milímetros |
| Diferencia de temperatura de diseño (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Método de descongelación | Descongelación Natural o Calefacción Eléctrica | Descongelación eléctrica/pulverización de agua | Descongelamiento Eléctrico / Descongelamiento por Gas Caliente |
| Refrigerantes aplicables | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Aplicaciones típicas | Almacenamiento fresco, taller AC | Almacenamiento en frío, logística de cadena de frío | Almacenamiento de congelación rápida, congeladores rápidos |
Como se muestra en la tabla anterior, a medida que disminuye la temperatura de almacenamiento, el espacio entre las aletas debe aumentar en consecuencia para evitar que las capas de escarcha bloqueen los conductos de aire. La diferencia de temperatura de diseño (DTD) de los evaporadores de baja temperatura tipo DJ generalmente se controla a 5°C a 7°C , inferior a los 8°C a 10°C del tipo DL, para mantener una mayor humedad relativa durante los procesos de congelación rápida y reducir la pérdida por deshidratación de los alimentos.
Estructura del evaporador y principio de funcionamiento.
Composición del componente principal

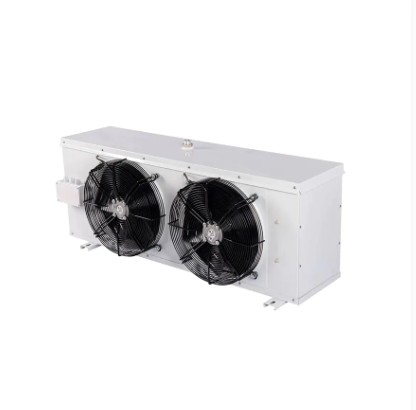

Los refrigeradores de aire industriales constan principalmente de cinco componentes: Serpentines de intercambio de calor de refrigeración, ventiladores axiales, distribuidores de líquido, dispositivos de descongelación y bandejas de drenaje. . El refrigerante saturado de baja temperatura y presión ingresa al evaporador a través de una válvula de expansión termostática, evaporando y absorbiendo calor dentro de los tubos de intercambio de calor. El ventilador fuerza el aire a fluir a través de las superficies de las aletas, eliminando el calor del almacenamiento en frío para lograr el enfriamiento.
Factores que afectan la eficiencia del intercambio de calor
El efecto de enfriamiento real de un evaporador está limitado por múltiples factores:
- Velocidad y volumen del aire : Una velocidad del aire insuficiente provoca un intercambio de calor inadecuado, mientras que una velocidad excesiva aumenta el consumo de energía del ventilador y puede deshidratar las superficies de los alimentos. En el almacenamiento industrial de congelación rápida, la velocidad del aire suele diseñarse entre 3 m/s y 5 m/s.
- Limpieza de aletas : La acumulación de polvo y aceite puede reducir el coeficiente de transferencia de calor entre un 15% y un 30%; La limpieza regular es esencial para mantener la eficiencia energética.
- Espesor de la capa de escarcha : Cuando el espesor de la escarcha supera los 3 mm, la resistencia térmica del lado del aire aumenta significativamente, lo que puede reducir la capacidad de refrigeración en más de un 20 %; la descongelación oportuna es obligatoria.
- Sobrecalentamiento del suministro de líquido : El sobrecalentamiento adecuado (normalmente de 3 °C a 8 °C) evita el golpe de líquido en el compresor y al mismo tiempo garantiza la utilización eficaz del área de intercambio de calor del evaporador.
Cálculo de selección y evaluación de carga térmica.
evaporador la selección no puede basarse únicamente en la experiencia; Los cálculos de carga de calor son obligatorios. La carga térmica total de un almacenamiento en frío consta de los siguientes componentes:
- Carga de calor del gabinete : Calor transferido a través de paredes, techos y pisos, proporcional al espesor del aislamiento y la diferencia de temperatura.
- Carga de calor del producto : Calor liberado durante el enfriamiento o congelación del producto, que puede suponer más del 60% del total en el almacenamiento en congelación rápida.
- Carga de calor de ventilación : Calor aportado por el aire caliente externo cuando se abren las puertas del almacén frigorífico o durante la ventilación.
- Carga de calor del motor y la iluminación : Calor generado por los motores de los ventiladores y los accesorios de iluminación durante el funcionamiento.
- Operación de personal Carga de calor : Calor emitido por los trabajadores durante las operaciones en el interior del almacén.
La selección debe incluir un Margen de seguridad del 10% al 15% basado en la carga de calor total calculada para tener en cuenta el clima extremo o las fluctuaciones en la rotación del producto. Además, la capacidad de enfriamiento nominal del evaporador debe corregirse en función de las condiciones operativas reales (temperatura de almacenamiento, temperatura de evaporación, temperatura de condensación), utilizando las curvas de rendimiento proporcionadas por el fabricante como base de corrección.
Estrategias de descongelación y gestión de la eficiencia energética
Comparación de métodos comunes de descongelación
| Método de descongelación | Principio | Escenarios aplicables | Características energéticas |
|---|---|---|---|
| Descongelación Eléctrica | Aletas de calor de tubos de calefacción eléctrica | Almacenamiento en frío pequeño a mediano | Mayor consumo de energía, estructura simple. |
| Descongelación por aspersión de agua | Pulverización de agua a temperatura ambiente. | Almacenamiento en frío mediano a grande | Alto consumo de agua, descongelación rápida |
| Descongelación por gas caliente | Calor de descarga del compresor | Grandes cámaras de congelación rápida, sistemas de amoníaco | Eficiencia energética óptima, sistema complejo |
Recomendaciones de configuración del ciclo de descongelación
La frecuencia de descongelación debe ajustarse dinámicamente según la frecuencia de apertura de la puerta, el contenido de humedad del producto y la velocidad de congelamiento del evaporador. Para el almacenamiento en congelación rápida por debajo de -25 °C, se recomienda descongelar con gas caliente cada 4 a 6 horas , con cada ciclo de descongelación controlado dentro de 15 a 20 minutos. La descongelación frecuente provoca fluctuaciones en la temperatura de almacenamiento que afectan la calidad de los alimentos; intervalos excesivamente largos provocan la acumulación de escarcha, una mayor resistencia del aire y un aumento del consumo de energía del ventilador.
Conceptos básicos de instalación y mantenimiento
La instalación adecuada y el mantenimiento regular son esenciales para el funcionamiento eficiente del evaporador a largo plazo:
- Posición de instalación : Los enfriadores de aire deben instalarse en la parte superior o en lo alto de las paredes laterales del almacenamiento en frío, con las salidas de aire orientadas hacia la puerta para crear una distribución uniforme del flujo de aire y evitar que el aire frío sople directamente sobre los productos.
- Calibración de nivel : La unidad debe instalarse horizontalmente; La inclinación provocará un drenaje deficiente del agua de descongelación, lo que provocará acumulación de agua o desbordamiento en la bandeja de drenaje.
- Autorización aérea de regreso : Al menos 300 mm Se debe mantener un espacio de aire de retorno entre el evaporador y las paredes o pilas de productos para garantizar una circulación de aire sin obstrucciones.
- Limpieza periódica : Limpiar las aletas trimestralmente con cepillos suaves o chorros de agua a baja presión para eliminar el polvo y el aceite; Inspeccione las aspas del ventilador para ver si están deformadas y los cojinetes del motor para ver si están lubricados.
- Detección de fugas y aislamiento : Realizar controles anuales de hermeticidad en las tuberías de refrigeración; asegúrese de que las capas de aislamiento en las líneas de succión y suministro de líquido permanezcan intactas para evitar la pérdida de frío y la condensación.
emergente evaporador Tendencias tecnológicas
A medida que la industria de la refrigeración exige una mayor eficiencia energética y cumplimiento ambiental, la tecnología de los evaporadores continúa evolucionando:
- Tecnología de ventilador de frecuencia variable : Al ajustar la velocidad del ventilador para que coincida con las cargas de calor reales, se pueden lograr ahorros de energía del 20 % al 35 % en comparación con los ventiladores de frecuencia fija, al tiempo que se reducen las fluctuaciones de la temperatura de almacenamiento.
- Nanorecubrimientos anticorrosión : Los recubrimientos hidrófilos o anticorrosión en las superficies de las aletas retrasan la corrosión en ambientes ácidos y con niebla salina, lo que extiende la vida útil del equipo en más de un 30 %.
- Compatibilidad del sistema transcrítico de CO₂ : A medida que el R744 (CO₂) se vuelve más frecuente en la logística de baja temperatura, los diseños de evaporadores resistentes a alta presión (hasta 120 bar) representan una nueva dirección tecnológica.
- Control inteligente de descongelación : Activación del deshielo basado en sensores de espesor de escarcha o señales de presión diferencial, reemplazando el deshielo cronometrado tradicional, reduce los ciclos de deshielo innecesarios y mejora el COP del sistema.
Estas tecnologías no solo reducen los costos operativos del almacenamiento en frío, sino que también responden a las tendencias globales de la industria hacia la reducción del carbono de los refrigerantes y la mejora de la eficiencia energética.
