un condensador Es un intercambiador de calor que elimina el calor de un gas refrigerante y lo convierte nuevamente en estado líquido. para que el ciclo de refrigeración pueda continuar. En definitiva: libera el calor absorbido en el interior de un espacio frío al ambiente exterior. Sin un condensador que funcione correctamente, ningún sistema de refrigeración o aire acondicionado puede funcionar de manera eficiente, o funcionar en absoluto.
Ya sea que esté administrando una instalación de almacenamiento en frío, operando un enfriador industrial o especificando equipos para un taller de temperatura constante, comprender la función, los tipos y las métricas de rendimiento del condensador lo ayudará a tomar decisiones más inteligentes y rentables.
Definición de condensador: ¿Qué es exactamente un condensador?
un condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "lado alto" de un circuito de refrigeración o aire acondicionado, después del compresor y antes de la válvula de expansión. El cambio de fase de gas a líquido libera calor latente, que el condensador transfiere a un medio refrigerante (aire o agua).
En el lenguaje cotidiano, la gente a veces confunde "condensador" con "compresor". La distinción es simple:
- Compresor – aumenta la presión y la temperatura del gas refrigerante.
- Condensador – rechaza el calor y convierte ese gas caliente nuevamente en líquido.
La palabra "condensación" describe este proceso de cambio de fase. También lo verás escrito como unidad de condensación cuando el condensador está emparejado con un compresor en un solo conjunto empaquetado.
¿Cómo funciona un condensador? Paso a paso
El funcionamiento del condensador sigue cuatro etapas claras dentro del ciclo de refrigeración más amplio:
- Entra gas caliente. El vapor de refrigerante sobrecalentado del compresor (normalmente entre 60 y 90 °C) fluye hacia la entrada del condensador.
- De-sobrecalentamiento. El vapor primero se enfría hasta su temperatura de saturación (condensación) a medida que viaja a través del serpentín o los tubos.
- Condensación. unt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. Aquí es donde se produce entre el 70% y el 80% del rechazo total de calor.
- Subenfriamiento. El refrigerante ahora líquido se enfría unos pocos grados por debajo de la saturación antes de salir del condensador, lo que mejora la eficiencia del sistema y evita la evaporación de gas en la línea de líquido.
El medio de enfriamiento (aire impulsado por ventiladores o agua que circula a través de una torre) absorbe este calor y lo aleja del sistema. La diferencia de temperatura entre el refrigerante y el medio refrigerante (llamada temperatura de aproximación ) determina directamente la eficiencia con la que funciona el condensador; un enfoque más pequeño significa mayor eficiencia.
Funciones clave de un condensador en un sistema de refrigeración
El condensador realiza varias funciones superpuestas, todas esenciales para la confiabilidad del sistema y la eficiencia energética:
Rechazo de calor
El propósito principal. El condensador expulsa el calor recogido del espacio refrigerado más el calor añadido por el compresor. Para un sistema de refrigeración de 10 kW, un condensador normalmente rechaza 12-14 kW de calor (los 2 a 4 kW adicionales provienen del trabajo del compresor).
Conversión de fase de refrigerante
Al convertir el vapor de refrigerante en líquido, el condensador permite que funcionen la válvula de expansión y el evaporador. Sin condensación = sin refrigerante líquido = sin efecto de enfriamiento aguas abajo.
Regulación de presión en el lado alto
La capacidad del condensador para rechazar calor determina la presión de condensación. Un condensador de tamaño insuficiente o sucio aumenta la presión del cabezal, lo que obliga al compresor a trabajar más, lo que aumenta el consumo de energía hasta en 3–5% por cada 1 °C de aumento en la temperatura de condensación .
Subenfriamiento del refrigerante líquido
un well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).
Protección de la vida útil del compresor
Al mantener las presiones de descarga dentro de los límites de diseño, el condensador evita el sobrecalentamiento del compresor y el estrés mecánico, una de las principales causas de falla prematura del compresor.
Tipos de condensadores: enfriados por aire, enfriados por agua o evaporativos
Los tres tipos principales de condensadores se adaptan a diferentes aplicaciones, climas y presupuestos:
| Tipo | Medio de enfriamiento | Temperatura de aproximación típica. | Uso del agua | Mejor para |
|---|---|---|---|---|
| unir-Cooled | unmbient air | 8–15 °C | Ninguno | Almacenamiento en frío, unidades de techo, refrigeradores pequeños |
| Refrigerado por agua | Agua enfriada/de torre | 3–6 °C | Alto | Grandes enfriadoras industriales, refrigeración de procesos. |
| evaporativo | unir water spray | 4–8 °C | moderado | Climas cálidos y secos, cargas industriales medias. |
unir-Cooled Condensers
El tipo más utilizado a nivel mundial. Uno o más ventiladores impulsan el aire ambiente a través de serpentines con aletas. No se necesita infraestructura hídrica , simplificando la instalación y reduciendo los costes de mantenimiento. La serie de condensadores enfriados por aire de Brozercool utiliza serpentines de aletas de aluminio con tubos de cobre de alta eficiencia con motores de ventilador EC, logrando tasas específicas de rechazo de calor superiores a 1,8 kW/m².

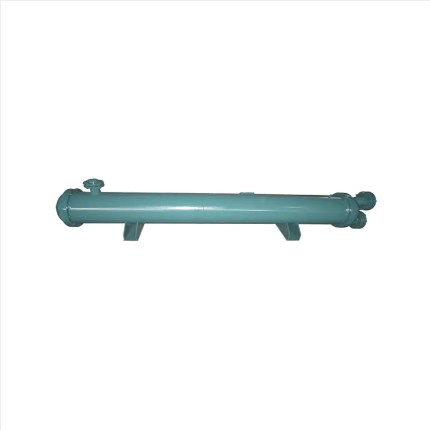

Condensadores enfriados por agua
Intercambiadores de calor de carcasa y tubos o de placas que utilizan agua como medio refrigerante. Consiguen temperaturas de condensación más bajas, mejorando el COP del sistema al 10–20% en comparación con el enfriado por aire en el mismo ambiente, pero requieren torres de enfriamiento, tratamiento de agua y un mantenimiento más complejo.
Condensadores evaporativos
Se rocía agua sobre el serpentín mientras se sopla aire; La evaporación enfría el serpentín por debajo de la temperatura ambiente de bulbo seco. Ideal donde hay agua disponible pero no abundante y donde las temperaturas ambiente son altas.
¿Cuál es el uso de un condensador en diferentes industrias?
Los condensadores aparecen allí donde se debe trasladar el calor de un lugar a otro. Estas son las aplicaciones más comunes del mundo real:
- Cámaras frigoríficas y salas de conservación – Las unidades condensadoras enfriadas por aire mantienen temperaturas desde 10 °C hasta -30 °C, conservando carne, productos agrícolas, lácteos y productos farmacéuticos.
- Talleres de temperatura constante – El control preciso de la condensación mantiene las temperaturas del proceso dentro de ±0,5 °C para la fabricación de productos electrónicos y el mecanizado de precisión.
- Enfriadores industriales – Los condensadores enfriados por agua en enfriadores centrífugos o de tornillo sirven para grandes cargas de HVAC que van desde 100 kW hasta varios MW.
- Bastidores frigoríficos paralelos – Los supermercados y centros de distribución de alimentos utilizan sistemas paralelos de múltiples compresores que comparten un único condensador grande para reducir la presión máxima de descarga.
- Refrigeración de procesos no estándar – Las plantas químicas, cervecerías y centros de datos utilizan condensadores integrados en patines de refrigeración personalizados.
- Unidades de tornillo de baja temperatura – Los túneles de congelación rápida y los equipos de liofilización dependen de condensadores de alta presión para operaciones de -40 °C a -60 °C.
Factores que afectan el rendimiento del condensador
Comprender qué degrada o mejora la producción del condensador ayuda a los operadores a reducir las facturas de energía y extender la vida útil del equipo:
unmbient Temperature
Cada aumento de 1 °C en la temperatura del aire ambiente aumenta la temperatura de condensación aproximadamente entre 1,2 y 1,5 °C, lo que aumenta la potencia del compresor en 2-3% . Ubicar los condensadores en lugares sombreados y bien ventilados es fundamental en climas cálidos.
Incrustaciones y acumulación de suciedad
El polvo, la grasa o las incrustaciones en las aletas o tubos del condensador añaden resistencia térmica. Los estudios muestran una Reducción del 10 al 20 % en la transferencia de calor de un condensador moderadamente sucio, lo que se traduce directamente en mayores costos de energía.
unirflow Restrictions
El aire de descarga caliente que recircula a través del condensador (ciclo corto) eleva la temperatura ambiente efectiva entre 5 y 15 °C. Es esencial mantener una distancia adecuada entre las paredes y otras unidades.
Carga de refrigerante
Tanto la sobrecarga como la subcarga afectan la condensación. La sobrecarga inunda el condensador con líquido, reduciendo la superficie de condensación activa. La carga insuficiente aumenta excesivamente el recalentamiento y la temperatura de descarga.
Gases no condensables
unir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.
Productos de condensador Brozercool: ingeniería para las demandas del mundo real
uns a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to más de 80 países y regiones .

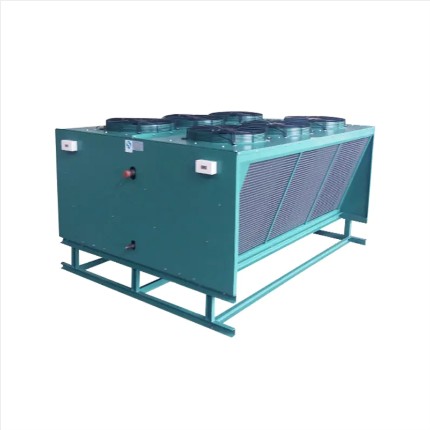

unir-Cooled Condenser Series
Diseñado para instalación en exteriores con construcción de serpentín con aletas de aluminio y tubo de cobre, gabinete resistente a la corrosión y opciones de ventilador EC de velocidad variable. Disponible en configuraciones de descarga horizontal o vertical para adaptarse a diversos diseños de sitio.
Unidades condensadoras por compresión enfriadas por agua
Unidades compactas montadas sobre patines que integran compresor, condensador de carcasa y tubos y controles. Adecuado para cámaras frigoríficas, refrigeración de procesos y enfriadores industriales donde hay agua disponible. Los valores COP alcanzan 3,8–4,5 bajo temperaturas favorables del agua.

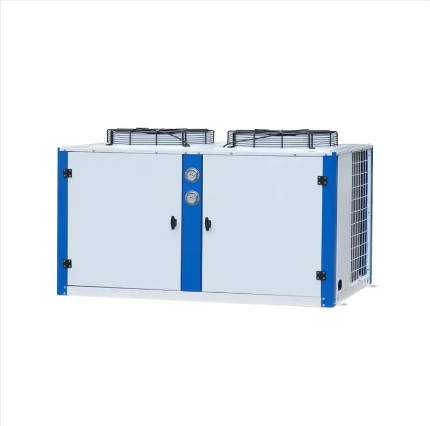

unir-Cooled Condensing Units (Box & Open Type)
Las unidades de condensación de caja ofrecen gabinetes resistentes a la intemperie para colocación en techos o exteriores; Las unidades de tipo abierto ofrecen un menor costo y un servicio de campo más fácil para instalaciones de sala de máquinas.
Unidades paralelas y de tornillo de baja temperatura
Diseñado específicamente para instalaciones de congelación rápida y almacenamiento en frío multitemperatura. Los circuitos del condensador están clasificados para altas presiones de descarga y admiten refrigerantes, incluidos R404A, R449A, R744 (CO₂) y R290 (propano).
Dimensionamiento del condensador: lo que necesita saber antes de especificar
El dimensionamiento correcto del condensador evita unidades de tamaño insuficiente (alta presión de cabeza, disparos) y unidades de gran tamaño (costo de capital innecesario). Parámetros clave a confirmar antes de seleccionar un condensador:
- Calor total de rechazo (THR) = potencia frigorífica absorbida por el eje del compresor. Siempre dimensione según THR, no solo según la capacidad de enfriamiento.
- Temperatura ambiente de diseño – utilice la temperatura de bulbo seco de diseño del 1 % para su ubicación (por ejemplo, 38 °C para Oriente Medio, 35 °C para el sur de Europa).
- Temperatura de condensación objetivo – normalmente una temperatura ambiente de 10 a 15 °C para refrigeración por aire; agua ambiente 5–8 °C para refrigeración por agua.
- Tipo de refrigerante – El tamaño del serpentín y de la válvula del condensador varía significativamente entre R134a, R410A, R404A y CO₂.
- unvailable footprint and airflow clearance – mínimo de 1,5 a 2 m en todas las caras de entrada de aire para condensadores enfriados por aire.
Mantenimiento del condensador: mejores prácticas para maximizar la vida útil
El mantenimiento adecuado mantiene los condensadores funcionando al rendimiento nominal y puede reducir los costos anuales de energía en 5-15% . Sigue este horario:
- Mensual: Inspeccione y limpie las aletas del serpentín del condensador con aire a baja presión o un limpiador de serpentines; Verifique el estado de las aspas del ventilador y la tensión de la correa.
- Trimestral: Medir y registrar el subenfriamiento y el sobrecalentamiento; verificar la presión del cabezal contra las curvas de diseño; comprobar si hay fugas de refrigerante.
- unnnually: Serpentines de limpieza profunda; reemplace los cojinetes del motor del ventilador si es necesario; inspeccionar las láminas de los tubos y las aletas en busca de corrosión; verificar el contenido de gas no condensable en sistemas enfriados por agua.
- Sólo refrigerado por agua: Trate el agua de refrigeración para mantener el pH entre 7 y 8,5 y limitar los minerales que forman incrustaciones; Inspeccione el interior del tubo en busca de incrustaciones o biopelículas cada 2 años.
Preguntas frecuentes sobre condensadores
¿Cuál es el propósito principal de un condensador?
El objetivo principal es rechazar el calor del sistema de refrigeración al medio ambiente y, al mismo tiempo, convertir el vapor del refrigerante a alta presión nuevamente en líquido para que el ciclo pueda repetirse.
¿Qué pasa si el condensador es demasiado pequeño?
unn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.
¿En qué se diferencia un condensador de un evaporador?
El evaporador absorbe calor del espacio que se está enfriando (el refrigerante se evapora), mientras que el condensador rechaza ese calor al exterior (el refrigerante se condensa). Desempeñan funciones opuestas de intercambio de calor en el circuito de refrigeración.
¿Puedo usar cualquier refrigerante en mi condensador actual?
No. Los condensadores están diseñados para rangos de presión y propiedades de refrigerante específicos. Confirme siempre la compatibilidad con el fabricante antes de cambiar de refrigerante, especialmente al realizar la transición de HFC a alternativas con menor PCA, como HFO o CO₂.
¿Es lo mismo "condensar" que "enfriar"?
No exactamente. La condensación se refiere específicamente al cambio de fase de gas a líquido a presión constante, que libera calor latente. El enfriamiento es un término más amplio que incluye la eliminación sensible de calor (caída de temperatura) sin cambio de fase. En un condensador, tanto el desrecalentamiento (enfriamiento) como la condensación ocurren secuencialmente.
¿Cómo sé si mi condensador necesita limpieza?
Compare su temperatura de condensación actual con el valor de diseño para la misma temperatura ambiente. Si la temperatura de condensación real es 3 °C o más por encima de la curva de diseño , los serpentines del condensador sucios o bloqueados son una causa probable. La inspección visual de la superficie de la bobina es la confirmación más sencilla.
¿Qué refrigerantes admiten los condensadores Brozercool?
Los productos de unidades de condensación y condensadores Brozercool son compatibles con una amplia gama de refrigerantes, incluidas las opciones de reemplazo de R22, R404A, R407C, R410A, R449A, R134a, R290 (propano) y R744 (CO₂), según la serie de productos. Consulte la hoja de datos del producto o comuníquese con el equipo técnico de Brozercool para confirmar la combinación adecuada para su aplicación.
